概述

一、低频柔性电流探头LCTB/DXXXXA系列的产品概述

LCTB/DXXXXA柔性电流探头是基于工业级柔性罗氏线圈的一款电流转换装置，适用于各种交流大电流的测量和控制，广泛应用于高功率负载分析,脉冲式电流监测，直流纹波测量等

二、低频柔性探头LCTB/DXXXXA系列的特点

1.线性度好，输出线性度可达 0.1%，真实再现了被测量电流的波形；

2.准确度高，20%～100%额定电流范围内产品整体精度在±0.5%以内；10%～20%额定电流范围内产品整体精度在±1.0%以内；

3.频带范围宽，频带可达100kHz（可根据需求进行定制），谐波一致性好，正确传输各次谐波；

4.极小的相位偏移，50Hz 相移小于 0.7 度，小于国标规定值；

5.高频响应特性优，可广泛用于高频谐波、复杂波形、电流浪涌等方面的信号检测；

6.无磁饱和现象，输入范围宽，高达上百 kA，继承了罗氏线圈的优良特性；

7.体积小，重量轻，比传统的互感器在节能环保上有显著优势。

三、低频柔性探头LCTB/DXXXXA系列的外观

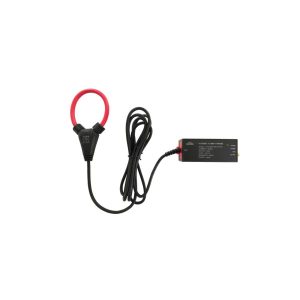

LCTD（直连）

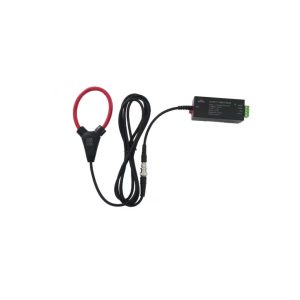

LCTB（BNC）

四、技术参数

额 定 输 入 电 流(峰值)	120A /300A /600A/ 1200A /3000A /6000A /12KA /30KA /60KA /120KA /300KA /600KA（可根据需求定制）
输 出	V 型输出：5.0Vrms (±7.07V peak)瞬时值输出
	A 型输出：10mA 偏移，0～20mA（peak to peak）瞬时值输出
	U 型输出：5Vdc 真有效值输出
	I 型输出：4～20mA 真有效值输出
电流变比	V 型输出：(Ip)A/5V
	A 型输出：(Ip)A/7.07mA
	U 型输出：(Ip)A/5Vdc
	I 型输出：(Ip)A/16mAdc
精 度	±0.5%（20%～100%）Ip；±1%（10%～20%）Ip
线性度	±0.2%
带 宽	1Hz-100kHz(可根据需求定制)
相位精度	≤0.5°
输出负载能力	电压型输出：>10kΩ；电流型输出：<200Ω
供电电压	5V;12V;24V；可根据需求定制
环周长	200m、250mm、300mm；500mm、600mm；700mm等，可根据需求定制
线圈引线长度	2.5m 或者 3m；可根据需求定制
