脉知技术差分探头在重卡电池包充放电测试的应用

一、项目背景

随着新能源重卡（纯电重卡、换电重卡）的快速普及，重卡电池包的容量和电压等级持续攀升。当前主流重卡电池包系统电压平台已达 600V~800V，标称能量普遍在 200kWh~423kWh 之间，最大持续充放电电流可达 250A~350A，峰值电流高达 600A（10s）。在如此高电压、大电流的工况下，电池包的充放电测试对测量精度、安全性和抗干扰能力提出了极高要求。 脉知技术（Meastek）MDP4000系列高精度差分探头，凭借 ±7000V差分电压量程、1%测量精度、200MHz模拟带宽 以及优异的共模噪声抑制能力，为重卡电池包的充放电测试提供了理想的电压测量解决方案。

二、测试需求分析

2.1 重卡电池包关键电气参数

参数项目	典型值
额定电压	716.8V（224S LFP）
工作电压范围	560V ~ 820V
标称容量	280Ah
标称能量	≈200kWh
最大持续放电电流	350A
峰值放电电流	600A（10s）
最大持续充电电流	250A
电芯一致性（ΔV）	≤5mV（出厂）

2.2 充放电测试中的测量难点

1.高压共模干扰：电池包高压侧对地存在数百伏的共模电压，普通单端探头无法准确测量。

2.浮地电压测量需求：电池包内部各节点相对于参考地均为浮地状态，需差分测量。

3.纹波与瞬态信号捕捉：充放电过程中存在开关频率纹波和瞬态过冲，需足够带宽。

4.高精度要求：SOC/SOH估算依赖高精度电压采样，精度需达到mV级。

　

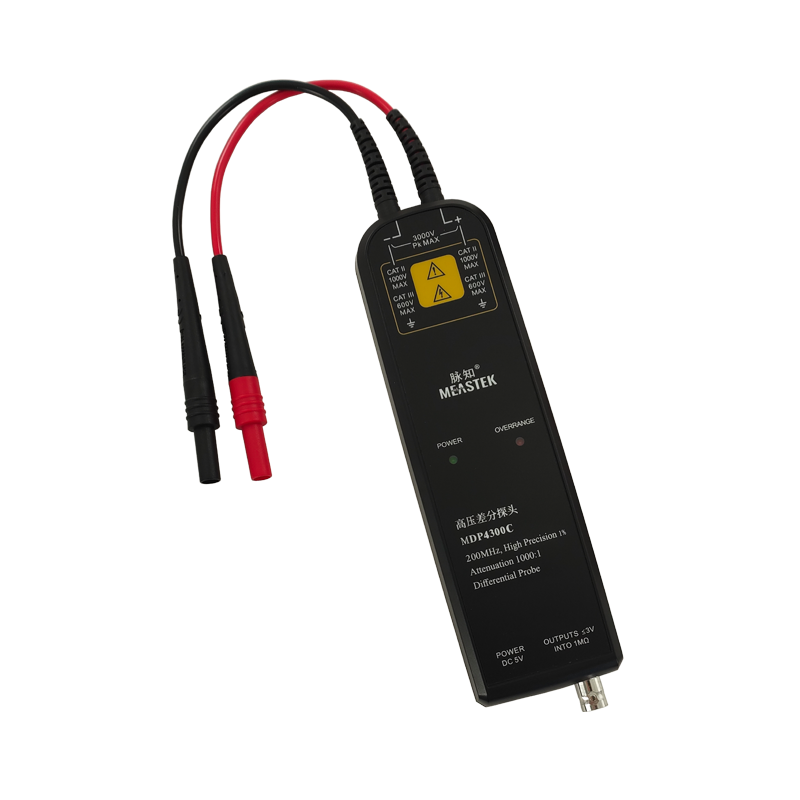

三、脉知MDP4000系列差分探头产品优势

3.1 核心性能参数

参数	规格
模拟带宽	200MHz
差分电压量程	±700V ~ ±7000V（多档可选）
测量精度	1%
上升时间	≤1.75ns
衰减比	10X / 100X / 200X / 500X / 1000X
共模电压	±700V ~ ±7000V
输入阻抗	5MΩ ~ 40MΩ（两输入端）
输入电容	单端对地 <4pF；两输入端 <2pF
输出接口	标准BNC

3.2 关键优势

（1）1%超高精度：满足电池包充放电测试中mV级电压变化的高精度测量需求，为SOC/SOH精准估算提供可靠数据。

（2）7000V宽量程：覆盖重卡电池包560V~820V全工作电压范围，并留有充足余量。

（3）200MHz带宽：可有效捕捉充放电过程中的开关纹波、瞬态过冲等高频信号。

（4）极低输入电容（<2pF）：最大限度减少对被测电路的影响，保证测量真实性。

（5）高共模抑制比：有效抑制高压共模干扰，确保差分信号测量准确性。

（6）一体式无按键设计：使用寿命更长，操作简便，适合产线和实验室长期使用。

（7）标准BNC输出：可兼容示波器、功率分析仪、数据采集器等多种后端设备。

　

四、应用场景

场景一：电池包总电压测量（充放电过程）

（1）测量对象：电池包正负极总电压

（2）探头选型：MDP4150（量程±1500V，衰减比200X）

（3）测试内容：

① 恒流充电/恒压充电阶段的电压变化曲线

② 放电平台电压监测

③ 充放电截止电压精度验证

（4）接线方式：探头正极接电池包正极，负极接电池包负极，BNC输出接功率分析仪

场景二：模组级电压一致性测试

（1）测量对象：各串联模组（16S/模组）端电压

（2）探头选型：MDP4070（量程±700V，衰减比100X）

（3）测试内容：

① 各模组电压一致性（ΔV ≤ 5mV标准验证）

② 充放电过程中各模组电压均衡性

③ 异常模组（压差过大）的快速定位

（4）接线方式：多通道同步测量，探头分别接各模组正负极

场景三：充放电纹波与瞬态分析

（1）测量对象：充放电过程中的电压纹波和开关瞬态

（2）探头选型：MDP4070（量程±700V，衰减比100X，高灵敏度）

（3）测试内容：

① 充电机输出纹波对电池包电压的影响

② DC-DC变换器开关噪声耦合分析

③ 接触器通断瞬间的电压瞬态过冲

（4）接线方式：探头接电池包端，示波器设置AC耦合模式

场景四：绝缘监测与漏电分析

（1）测量对象：电池包正极/负极对底盘地的电压

（2）探头选型：MDP4150C（量程±1500V）

（3）测试内容：

① 正极对地绝缘电阻等效电压测量

② 负极对地绝缘电阻等效电压测量

③ 绝缘故障定位分析

（4）接线方式：探头一端接电池包极柱，另一端接底盘地

　

五、测试流程

5.1 测试前准备

1.确认电池包已处于安全状态，断开主回路接触器

2.检查探头额定电压是否高于被测电压（建议余量≥1.5倍）

3.连接探头至示波器/功率分析仪，预热5分钟

4.设置正确的衰减比（示波器端需匹配探头衰减比）

5.2 充放电测试步骤

1.静态电压测量：记录电池包开路电压及各模组静态电压

2.恒流充电测试：以0.3C~1C倍率充电，监测电压上升曲线

3.恒压充电测试：监测充电电流衰减过程中的电压稳定性

4.恒流放电测试：以0.5C~1C倍率放电，监测放电平台电压

5.脉冲充放电测试：模拟重卡急加速/急减速工况，捕捉瞬态响应

6.纹波测试：在充放电过程中记录电压纹波幅值和频率

5.3 数据分析

（1）利用功率分析仪计算充放电效率

（2）分析各模组电压一致性，评估电池包均衡性

（3）通过纹波分析评估充电机/逆变器性能

（4）基于高精度电压数据修正SOC/SOH算法
