多级量程自动切换技术
通过动态调整前端信号调理电路的增益或衰减比，使输入信号始终处于模数转换器（ADC）的最佳线性工作区间，从而在宽动态范围内实现高精度、高灵敏度的测量。
核心技术
MCTH系列高精度电流传感器是一种能在原边、副边完全隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流传感器，它主要用于要求准确度高的计量检定和计量校准领域，以及要求高灵敏度、高稳定性和高可靠性的电能质量分析、功率分析仪、医疗、航空航天、导弹、舰艇等领域。
温控补偿技术
通过硬件电路补偿、软件算法补偿以及结构优化三种路径实现，避免铁芯磁导率随温度变化导致非线性误差增加；采样电阻阻值随温度漂移（普通电阻约100ppm/℃）；ADC芯片增益和偏移随温度漂移。
激励磁通闭环控制技术
MCTH系列高精度电流传感器通过反馈机制维持磁芯中的磁通量为零（或恒定），从而实现对被测电流的高精度、宽频带测量。
自激退磁技术
利用电路自身的振荡特性产生交变磁场以消除铁芯剩磁、降低零漂的技术，是一种集成在传感器内部的主动补偿机制。
多点零磁通技术
通过多闭环控制策略，实现了对激励磁通、直流磁通、交流磁通及高频磁通的全面零磁通补偿，从而显著提升了传感器的精度、带宽和稳定性。
产品参数
- 电流峰值
- 60A~10000A
- 测量精度
- 0.01%
- 模拟带宽
- 50kHz/100kHz
- 电流传输比
- 600X~5000X
- 电源电压(±5%)
- ±15V/±24V/220V
- 线性度误差
- 0.005%
| 产品型号 | 电流峰值 | 测量精度 | 模拟带宽 | 电流传输比 | 电源电压(±5%) | 线性度误差 |
|---|---|---|---|---|---|---|
| MCTH60A | 60A | 0.01% | 100KHz | 1:600 | ±15V | 0.005% |
| MCTH100A | 100A | 0.01% | 100KHz | 1:1000 | ±15V | 0.005% |
| MCTH200A | 200A | 0.01% | 100KHz | 1:1000 | ±15V | 0.005% |
| MCTH300A | 300A | 0.01% | 100KHz | 1:2000 | ±15V | 0.005% |
| MCTH400A | 400A | 0.01% | 100KHz | 1:2000 | ±15V | 0.005% |
| MCTH500A | 500A | 0.01% | 100KHz | 1:2000 | ±15V | 0.005% |
| MCTH700A | 700A | 0.01% | 100KHz | 1:1750 | ±15V | 0.005% |
| MCTH1000A | 1000A | 0.01% | 100KHz | 1:2000 | ±15V | 0.005% |
| MCTH2000A | 2000A | 0.01% | 50KHz | 1:2000 | ±24V | 0.005% |
| MCTH3000A | 3000A | 0.01% | 50KHz | 1:5000 | ±24V | 0.005% |
| MCTH4000A | 4000A | 0.01% | 100KHz | 1:4000 | ±24V | 0.005% |

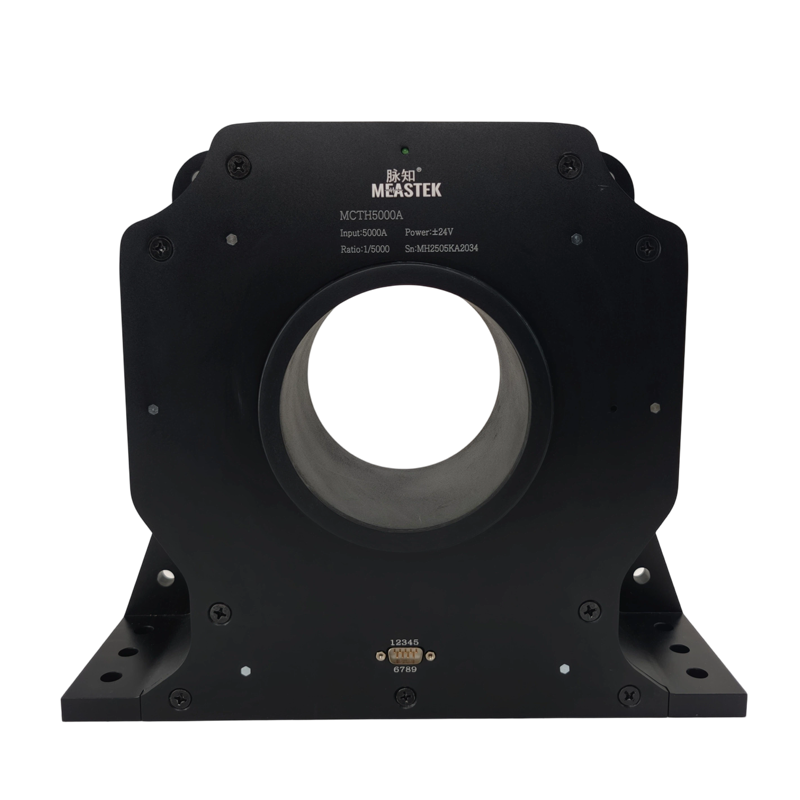

| MCTH5000A | 5000A | 0.01% | 100KHz | 1:5000 | ±24V | 0.005% |
| MCTH6000A | 6000A | 0.01% | 100KHz | 1:4000 | ±24V | 0.005% |
| MCTH10000A | 10000A | 0.01% | 100KHz | 1:2500 | 220V | 0.005% |
