适合单端对地的高电压测量场合
测量交直流电压高达60kV，峰值电压80KV，带宽高达50MHz。

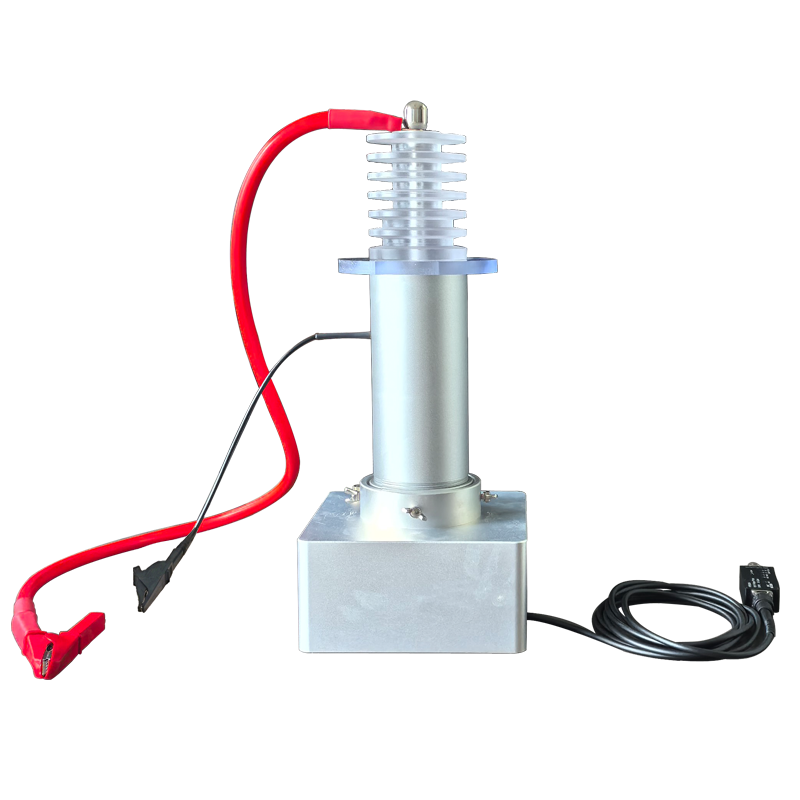

高压探头
HP6060A系列
-
交直流电压
- 60kV
-
脉冲峰值电压
- 80kV
-
模拟带宽
- 50MHz
-
输入阻抗
- 1000MΩ
产品特点
HP6000A系列高压探头是一款对地输入阻抗 1000MΩ，5.0 pF 高压探头，衰减倍数为 2000X。要求接入示波器和其他测量设备的输入电阻为 1 MΩ，输入电容为 7 pF 至 49 pF。测量交直流电压高达 60kV，峰值电压80KVpk（≤100ms）带宽高达 50MHz。标准的 BNC 接口，匹配任何厂家示波器，非常适合单端对地的高电压测量场合。
衰减倍数为2000X
对地输入阻抗1000MΩ，5.0pF 高压探头，衰减倍数为2000X。
可接入示波器测试
要求接入示波器和其他测量设备的输入电阻为1MΩ，输入电容为7pF至49pF。
匹配任何品牌示波器
HP6000A系列高压探头是标准的BNC接口，匹配任何厂家示波器。
探头补偿
探头可以按照 DC 精度补偿，低频响应补偿，高频响应补偿的顺序进行调整。
产品参数
- 交直流电压
- 60kV
- 脉冲峰值电压
- 80kV
- 模拟带宽
- 50MHz
- 输入阻抗
- 1000MΩ
- 上升时间
- 7.0ns
- 衰减比
- 2000X
| 型号 | 交直流电压 | 脉冲峰值电压 | 模拟带宽 | 输入阻抗 | 上升时间 | 衰减比 |
|---|---|---|---|---|---|---|
| HP6012A | 12kV | 25kV-pk(≤100ms) | 100MHz | 100MΩ | ≤3.5ns | 1000X |
| HP6015A | 20kV | 40kV-pk(≤100ms) | 100MHz | 100MΩ | ≤3.5ns | 1000X |
| HP6060A | 60kV | 80kV-pk(≤100ms) | 50MHz | 1000MΩ | ≤7.0ns | 2000X |
