输出电流传感器的二次侧电流和电压信号

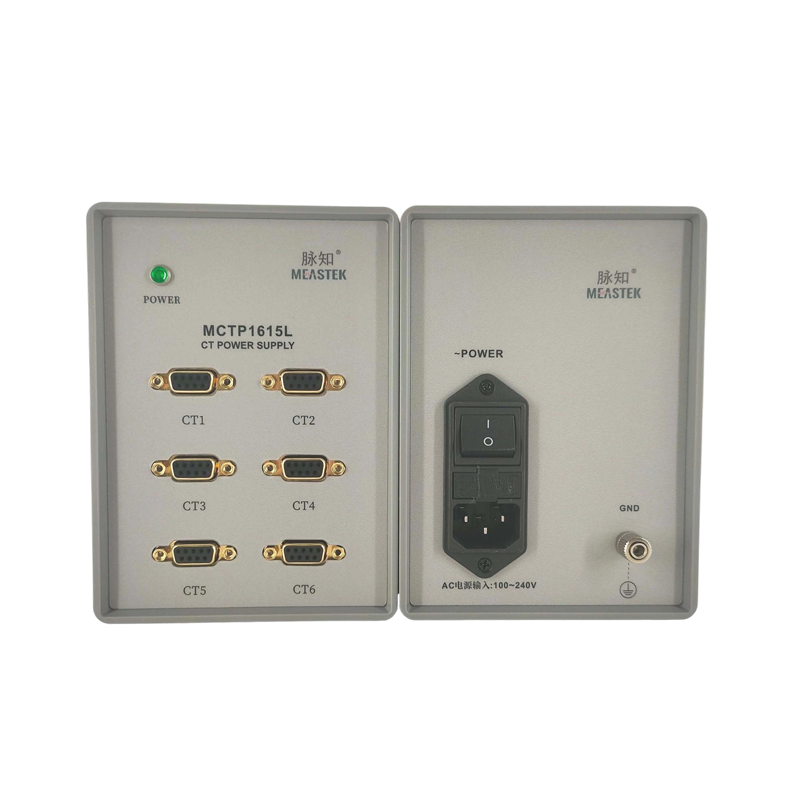

MCTP-1000L系列高精度电流传感器专用电源可无损耗输出电流传感器的二次侧电流和电压信号。
产品特点
MCTP-1000L系列高精度电流传感器专用电源，最多可同时为 6 台高精度电流传感器使用。本产品提供质保：壹年保修，人为因素除外。该产品适用的电流传感器品牌和类型包括：脉知 MCTH，MCTL，MCTE 系列、LEM IT 系列、知用 CTA 系列、横河 CT系列、日置 CT 系列、致远 ZCS 系列等等。
可接多款设备
可将电流感器的二次侧电流转换为电压信号输出（典型精度 0.02%）便于连接示波器和波形记录仪，多路采集卡等 BNC 接口输入的测量设备。
减少线路的 EMI 干扰，提高耐用性
DB9 和 BNC 通讯线缆均采用屏蔽拖链线缆，可减少线路的 EMI 干扰，提高耐用性。
避免电流传感器集中损坏或停摆
本设备各通道独立供电，且通道之间隔离，可避免因电源故障引起电流传感器集中损坏或停摆。
采用高精度分流器阻值
本设备 Ux 电压输出，可选配高精度分流器，阻值为 1R/5R/10R，温漂 2 ppm/°C，精度 0.02%。
产品参数
- 通道数
- 2 路/4 路/6 路
- 供电电压
- ±15V
- 输出信号
- 电流/选配电压输出
- 分流器
- 可选配
- 供电电流
- 0~1.5A
- 额定输出总功率
- 45W/90W/180W
| 产品型号 | 通道数 | 供电电压 | 输出信号 | 分流器 | 供电电流 | 额定输出总功率 |
|---|---|---|---|---|---|---|
| MCTP1215L | 2通道 | ±15V | 电流/选配电压输出 | 可选配 | 0~1.5A | 45W |
| MCTP1415L | 4通道 | ±15V | 电流/选配电压输出 | 可选配 | 0~1.5A | 90W |
| MCTP1615L | 6通道 | ±15V | 电流/选配电压输出 | 可选配 | 0~1.5A | 180W |
