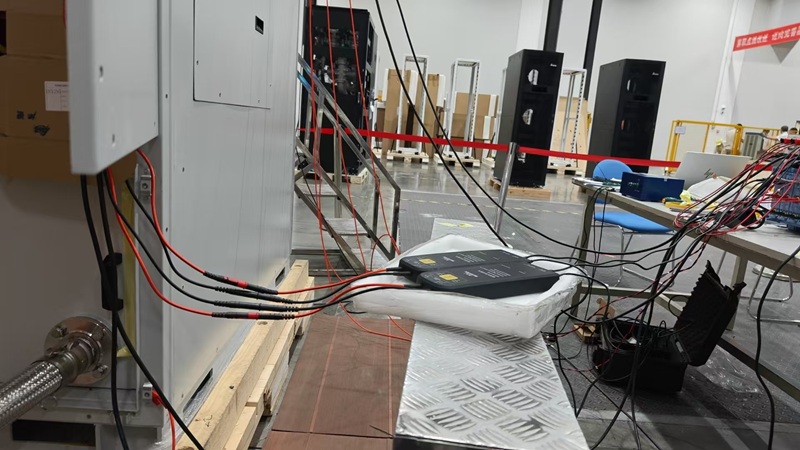

脉知超高压差分探头MDP4020K在高压变压器的测量应用
一、概述
高压变压器是电力系统、工业电源、轨道交通及新能源领域中的核心设备，其运行状态直接关系到整个系统的安全与稳定。在高压变压器的研发测试、出厂检验及现场运维过程中，对绕组电压、绝缘特性、局部放电及暂态过电压等信号的精确测量至关重要。然而，高压变压器信号往往具有电压幅值高（可达数kV至数十kV）、频率成分复杂、共模干扰大等特点，传统单端探头无法安全、准确地完成测量。
脉知技术推出的 MDP4020K 超高压差分探头，凭借其±20kV的超高差分测量电压、DC~50MHz的模拟带宽、100MΩ的高输入阻抗以及<2.5pF的低输入电容等卓越性能，为高压变压器的各类测试场景提供了安全、精准、可靠的测量解决方案。
二、MDP4020K 核心参数
| 型号 | MDP4020K |
| 模拟带宽 | 50MHz |
| 上升时间 | ≤7ns |
| 最大差分测量电压 | ±20KV |
| 有效值测量范围 | ±14.14KVrms |
| 衰减比 | 5000X |
| 测量精度 | 1% |
| 输入阻抗（两输入端） | 100MΩ |
| 输入电容（单端对地） | <5pF |
| 输入电容（两输入端） | <2.5pF |
| 共模电压 | ±20KV |
| 延时时间（主机） | 9ns |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 输出接口 | 标准BNC |
三、高压变压器测试中的关键挑战
3.1 高电压安全隔离
高压变压器的一次侧电压可达数kV至数十kV，普通探头无法承受如此高的电压，且存在严重的安全隐患。MDP4020K 具备 ±20kV的超高差分测量能力和5000X的大衰减比，可将高压信号安全地衰减至示波器可接受的电平范围，同时提供良好的电气隔离，保障测试人员和设备的安全。
3.2 共模干扰抑制
高压变压器在运行中，被测点往往处于浮地状态，共模电压幅值高、变化剧烈。MDP4020K 采用差分测量架构，具备优异的共模噪声抑制能力，能够有效抑制共模干扰，准确提取差模信号成分，确保测量结果的真实性和可靠性。
3.3 信号保真度要求
高压变压器中的开关瞬态、励磁涌流、铁磁谐振等暂态过程包含丰富的高频分量。MDP4020K 拥有 50MHz的模拟带宽和≤7ns的快速上升时间，能够忠实还原信号的快速变化沿和细节特征，满足高频暂态信号的精确观测需求。
3.4 负载效应最小化
传统探头接入高压电路时，其输入阻抗和电容会改变被测电路的工作状态，引入测量误差。MDP4020K 的输入阻抗高达100MΩ，两输入端间电容低至<2.5pF，对被测电路几乎不产生负载效应，确保了测量的高保真度。
四、典型测试应用场景
4.1 变压器绕组电压波形测量
在高压变压器的绕组电压测试中，需要测量一次侧和二次侧各绕组的电压波形，包括基波和各次谐波分量。使用 MDP4020K 配合示波器，可安全、准确地捕获绕组两端的差分电压波形。
4.1.1 测试连接方式：
（1）将 MDP4020K 的两个高压输入端（红/黑）分别连接至被测绕组的两端
（2）BNC输出端连接至示波器（示波器输入阻抗设置为1MΩ）
（3）探头通过USB供电（5V/1A）
4.1.2 测试要点：
（1）确认被测电压不超过±20kV（DC+AC峰值）
（2）注意探头与高压端之间的爬电距离，保持足够的安全间距
（3）示波器衰减倍数设置为5000X，对应显示电压 = 示波器读数 × 5000
4.2 变压器励磁涌流分析
变压器空载合闸时会产生幅值可达额定电流数倍至十数倍的励磁涌流，其中包含大量谐波和直流分量。通过 MDP4020K 测量涌流在采样电阻或CT二次侧产生的电压信号，可分析涌流的幅值、衰减时间常数及谐波成分，为变压器保护整定提供依据。
4.3 局部放电信号检测
局部放电是变压器绝缘劣化的重要征兆。虽然局部放电信号幅值较小（mV级），但在高压环境下，MDP4020K 的高输入阻抗和低噪声特性使其能够配合耦合电容或高频电流互感器（HFCT），在高压侧安全地耦合出局部放电信号，供后续分析。
4.4 暂态过电压（VFTO）测量
在GIS隔离开关操作或真空断路器分合闸过程中，会产生幅值高、上升沿极陡的快速暂态过电压（VFTO），频率可达数MHz至数十MHz。MDP4020K 的50MHz带宽和≤7ns上升时间能够有效捕获VFTO的快速前沿和振荡波形，为变压器绝缘配合设计提供关键数据。
4.5 变频变压器测试
随着新能源并网和变频调速技术的普及，变频变压器（如光伏逆变器用变压器、风电升压变压器）的测试需求日益增长。变频变压器中的PWM调制信号含有丰富的开关频率谐波（通常为2kHz~20kHz及其边带）。MDP4020K 的50MHz带宽可完整覆盖这些谐波分量，同时其高共模抑制比能有效抑制逆变器产生的共模干扰。
五、测试注意事项
（1）安全第一：测试前务必确认被测电压不超过探头的最大额定值（±20kV），并穿戴好绝缘防护装备。
（2）接地可靠：探头BNC输出端的接地线应可靠连接至示波器的接地端，确保参考电位一致。
（3）示波器设置：示波器输入阻抗应设置为1MΩ；若使用50Ω输入，衰减倍数会相应变化，需注意校准。
（4）探头衰减比确认：MDP4020K 的固定衰减比为5000X，示波器通道应相应设置衰减比例，或手动换算电压值。
（5）环境条件：避免在潮湿、粉尘严重的环境中进行高压测试，防止表面爬电或闪络。
定期校准：建议定期对探头进行校准，确保1%的测量精度指标持续有效。
六、总结
脉知 MDP4020K 超高压差分探头凭借±20kV的超高量程、50MHz的模拟带宽、100MΩ的高输入阻抗和<2.5pF的低输入电容等突出性能，完美契合高压变压器测试中的高电压安全隔离、共模干扰抑制、信号保真度保持和负载效应最小化等核心需求。
无论是变压器绕组电压波形分析、励磁涌流研究、局部放电检测，还是VFTO暂态过电压捕获和变频变压器测试，MDP4020K 都能提供安全、精准、可靠的测量保障。其一体式设计、标准BNC接口、USB供电等便捷特性，使其能够与市面上绝大多数示波器无缝配合，是高压变压器研发测试和现场运维的理想测量工具。
