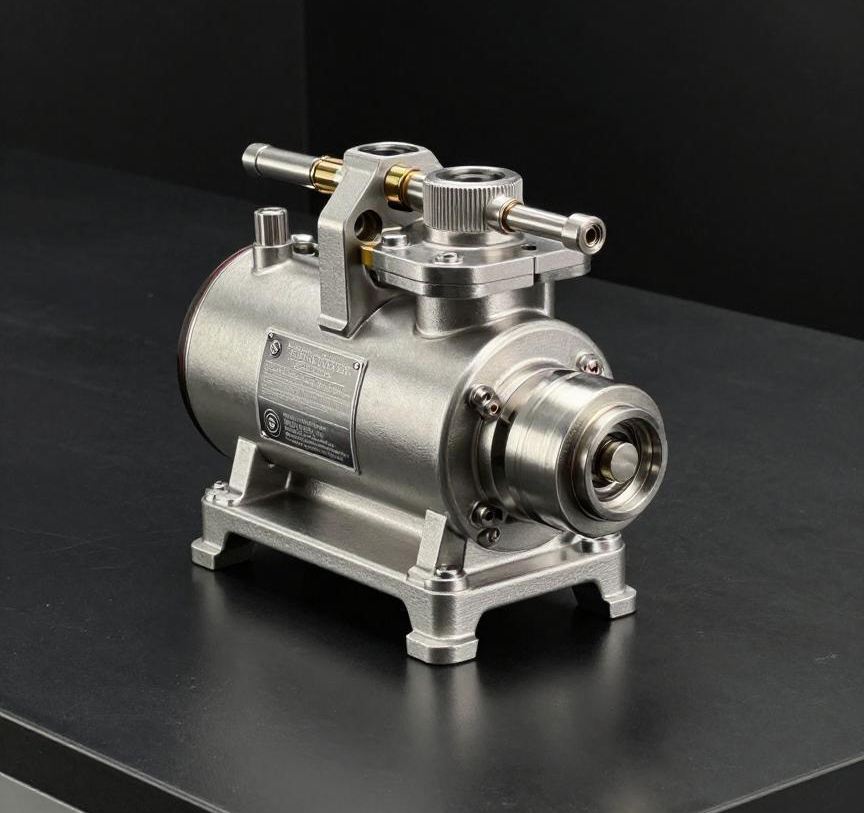

脉知技术高压点火器测试方案

在工业燃烧系统向高能化、低排放方向升级的大背景下，工业高压点火器正呈现出“电压稳步抬升+性能协同优化”的清晰发展趋势：从早期常规10kV级别的脉冲点火，逐步向20kV乃至更高电压的全固态高能点火路线演进，更高的点火电压能输出更强的电弧能量，不仅能在潮湿、高粉尘的恶劣工况下稳定击穿介质，大幅提升低热值煤气、难燃工业尾气的点火成功率，还能通过瞬间高能触发更充分的初始燃烧，适配超低氮排放的环保要求。

一、测试设备选型标准

1、‌差分探头选型要点‌

（1）‌耐压余量‌：探头峰值耐压需比被测点火器最高输出电压预留30%以上余量，比如测20kV点火器需选耐压≥30kV的型号MDP4020K。

（2）‌带宽匹配‌：覆盖点火脉冲最高频率，通常取点火信号基波频率的3~5倍，避免波形边沿失真。

（3）‌衰减比适配‌：优先选1000:1档位的探头，方便示波器直接换算真实电压值，减少读数误差。

（4）‌精度按需选择‌：实验室研发场景选1%精度型号，现场调试场景3%精度即可，避免不必要的成本浪费。

2、‌示波器选型要点‌

（1）‌基础参数‌：带宽≥50MHz，输入通道支持高阻抗，具备探头衰减比自定义设置功能。



二、标准连接与操作流程

1、‌接线步骤‌

（1）先将差分探头的BNC输出端连接到示波器对应通道，确认示波器已可靠接地。

（2）关闭高压点火器的高压源，将探头的两个输入测试端分别接至点火器的两个被测测试点。

（3）把探头接地鳄鱼夹连接到可靠的机壳接地点，避免地环路干扰。

2、‌参数校准‌

（1）在示波器通道设置中，将探头衰减比设置为与探头档位一致（如1000:1），输入阻抗按需切换为高阻1MΩ。

（2）用示波器自带1kHz方波校准信号，调整探头补偿电容，确保方波边沿无过冲、无圆角，验证衰减比准确性。

3、‌测试执行‌

（1）确认测试人员未触碰被测电路后，开启高压点火器电源，在示波器上捕获完整的点火脉冲波形。

（2）测试完成后，先关闭高压点火器高压源，再依次断开探头输入端子、BNC接口，最后关闭探头供电电源。



三、关键使用注意事项

1、所有接线操作必须在高压源完全断电状态下进行，避免触电或短路烧毁设备。

2、探头输入线尽量采用双绞方式布设，减少空间磁场拾取，降低电磁干扰对波形的影响。

3、测试时探头主体远离高压脉冲电路，减少强电磁辐射对探头内部电路的干扰。

4、优先使用探头原配的测试钩、鳄鱼夹配件，避免使用非绝缘配件引发高压短路风险。

5、若被测点距离探头较远，延长线必须双绞并开启探头5MHz带宽限制，仅用于低频缓变信号测量。
